标准化模块化---单位用太阳能热水系统






    目前,一些商家提供的单位用太阳能热水系统,多采用个案设计,单独定制系统部件,存在设计方案不专业,使用效果不理想,工程安装工期长,零部件不通用,故障类型繁(解释见后)。

为解决上述问题,由著名专家、太阳能工程国家标准起草人,历时多年,对太阳能热水系统进行了优化和标准化设计,推出了“标准化模块化单位用太阳能热水系统”。该产品将复杂工序全部留在工厂,把快捷方便呈现给用户,特别适合中小型单位使用。

该产品是向市场推出的又一力作,必将成为国内太阳能工程领域的发展潮流,引领太阳能工程行业升级换代。

鑫丰太阳能公司作为国内最专业的太阳能工程部件生产商、太阳能热水系统集成专家,太阳能与建筑一体化专家,将不断为太阳能经销商、单位太阳能用户和房地产商提供“更专业、更优秀、更满意”的产品。

一、适用对象

宾馆、酒店、学校、医院、餐饮、洗浴、美容美发、健身会所、工厂矿山、行政事业单位等。

二、系统特点

1、工程部件模块化

系统核心部件----太阳能集热器、集热器支架、贮热水箱、智能控制柜、水控中心等,全部实现标准化设计、工厂化生产,拼装化安装。复杂过程,全部在工厂完成,所有部件相互通用,更换方便。

2、现场施工拼装化

系统部件均可在工程现场拼装完成,现场安装方便快捷。

3、系统运行智能化

本系统配置的专用智能控制仪,具有系统运行所需的各种控制功能以及极端状态需要的系统防冻、防过热、防缺水、防溢流等自动保护功能和故障自动报警功能,从而确保了系统运行的智能化和可靠性。

4、光能利用最大化

鉴于太阳能具有阴晴难料等不确定性的缺点,系统可以根据用户设定的用热水需求,自动实现优先和充分利用太阳能加热。当阴雨天太阳能产热水不足时,系统会自动启动辅助加热装置,并仅仅补充不足部分的热水。实现了最大限度地利用太阳能,最大限度地节能降耗。

5、满足需求个性化

用户只需将需求的热水温度以及每天各个时间需要的热水量等输入控制器后,系统就会按照设置要求自动运行,改变设置只需重新设定即可,从而使相同产品满足不同用户的个性需求。

6、维修更换通用化

系统部件通用,某一部件损坏,只需更换相同的标准件即可。通用性强是本产品最大特点之一。

三、供热水能力

每天可满足5-200人的动态用热水需求。既可以全天24小时、也可以每天定时定量供热水,还可变容变量,按需调节,享受五星级的热水服务。

四、经济效益

使用3年节省的费用,可收回全部成本,设备使用寿命15年以上。效益显著,节能减排,利国利民。

五、售后服务

主要部件免费保修五年,易损件保修一年,终生维护。

单位用太阳能热水系统与家用太阳能热水器的区别

国家标准规定:单个贮热水箱容积小于600升的太阳能热水系统,属于家用太阳能热水系统;大于600升的,属于单位用太阳能热水系统。

一、单位用户采用多台家用太阳能热水器串并联方案的问题

家用太阳能热水系统由贮热水箱、太阳能集热管(器)、支架组成。系统结构简单,因此也被称为家用太阳能热水器或者太阳能热水器。使用时,先将水箱充满冷水,太阳能集热管同时加热水箱内的全部冷水,经过将近一天的加热后,才能提供热水。在白天太阳照射加热期间,水箱内只有冷水或温水,这期间无法使用。这种产品只适合家庭使用,不能满足单位用户随时可能使用热水的需求。

目前,市场上一些不专业的商家,给单位用户安装太阳能热水系统时,多采用将多台太阳能热水器串并联在一起的设计方式。成本低,安装方便,但有如下诸多缺点:

1、 由于每台太阳能热水器都有一个水箱,太阳能集热管分布在每个水箱上,因而系统同时对所有水箱内的冷水加热,需要将近一天的时间才能将水箱内的水加热成热水。造成将近一天的加热时间内,所有水箱内都是冷水或温水,没有达到洗浴要求的热水。

2、 为了能够在加热期间供应热水,只能另外配置一个辅助加热恒温水箱(一般为电加热),用户在白天需要的热水,通过辅助加热提供,从而造成辅助能源(用电)量剧增。出现了“装太阳能花钱,用热水费钱”的问题。

3、 采用多台家用太阳能串并联,水箱数量多,但单个水箱容量小。全部水箱的总散热面积是一个同容量大水箱的3-6倍,散热量大,热效率低。

4、 多个水箱串并联成一个系统,多个水箱之间水力不宜平衡,造成热水流量小,水压不稳,供热水不可靠,故障率高,使用管理不方便等问题。

不少单位安装的家用太阳能热水器串并联系统,使用不久,就瘫痪停用或者被迫拆除更换,就是由于上述原因造成的,给用户带来了无尽的烦恼和不小的经济损失。

二、单位用太阳能热水系统的特点

对于宾馆、学校、医院、行政事业单位、工矿企业、洗浴中心、健身场所、美容美发店等单位,一般都需要每天随时用热水,且热水用量大。因此应根据用户每天的用热水量,选用合适数量的太阳能集热器,并配置一个大容量的贮热水箱(水箱配置辅助加热)和一个智能控制器,根据场地情况,将所有太阳能集热器(管)分排分列串并联成一个系统,让冷水通过自控阀门后进入太阳能集热器(管)进水端,太阳能集热器(管)出水端的水进入水箱,用水点与水箱相连,通过控制器实现系统运行的自动控制即可。这种方式的运行原理及优点如下:

1、当有太阳光照射时,由于太阳能集热器(管)内的水较少,在5-30分钟内就会被加热到用户需要的热水设定温度(一般为4560℃),此时,冷水自控阀门自动打开,冷水进入太阳能集热器,并自动将太阳能集热器内的热水顶入保温水箱贮存;当太阳能集热器内的水温下降后,冷水自控阀门自动关闭。如此往复,不断把达到要求的热水存入贮水箱。这样,水箱内贮存的永远是热水,全天24小时都可以使用太阳能产生的热水。

2、当阴雨天太阳能不足,水箱热水量达不到用户不同时间段的设定水量时,系统自动启动辅助加热,先将水箱内的热水升温到比需要的温度高3-5℃后,再自动打开冷水自控阀门,冷水进入太阳能集热器,将太阳能集热器内的温水顶入水箱,使水箱水量增加,水温降低。当水箱水温降低到用户设计温度时,冷水自控阀门自动关闭。如此往复,使水箱内的热水量一直处于用户不同时间段的设定水位。采用这种运行方式,只有在太阳能产热水不足时,才启动辅助加热;且即使启动辅助加热,也是先用太阳能加热,再用辅助能源加热。从而实现了优先和充分利用太阳能加热,最大限度地减少辅助能源加热。真正达到节能降耗的目的。

3、上述系统是通过智能控制器自动实现的,并考虑了防雷电、防风雪、防渗漏、防过热、防冻等各种极端状况,因此系统运行稳定可靠。

综上所述,单位用太阳能热水系统是一个复杂的装置,需要经过专业化的设计与安装,才能为用户提供出一个合适可靠的系统。家用太阳能热水器结构简单,只适合家庭使用,二者有显著的区别。

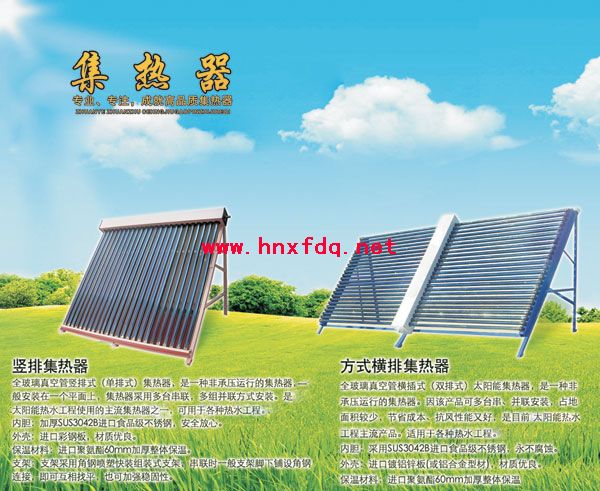

太阳能集热器规格参数表

集热器类型

真空管型号

真空管数量
(支)

许用压力
kg/cm2

容水量
(L)

集热器尺寸
(长*宽)

接头尺寸
(直径*长度)

净重/毛重
kg

ZG47*1500*50S

Φ47*1500

双面插管50

0.5

85

3090*2000

Φ32*45

75/16

ZG58*1600*50S

Φ58*1600

双面插管50

0.5

120

3290*2000

Φ32*45

88/16

ZG58*1800*25D

Φ58*1800

单面插管25

0.5

75

2000*1940

Φ32*45

52/14

ZG47*1800*25D

Φ47*1800

单面插管25

0.5

55

2000*1940

Φ32*45

48/14

ZG58*1800*25D

Φ58*1800

单面插管25

6

2

2000*1990

DN25

78/18

平板集热器

6

2

1000*2000

DN20/DN25

15



太阳能集热器拼装支架规格参数表

拼装支架类型

支架倾角

配套集热器型号

适用地区
(L)

投影尺寸
(东西*南北)

重量
kg

支架材质

ZG-1型支架

20°

ZG47*1500*50S
ZG58*1600*50S

全国通用

3090*2000



30*30角钢
或镀锌角钢
外加喷塑

ZG-2型支架

20°

3090*3870



ZG-3型支架

20°

3090*6015



ZG-1-30/35

30°/35°可调

ZG58*1800*25D
ZG47*1800*25D

北纬35°以南地区

2000*2135/1576



ZG-2-35

35°

2000*3220



ZG-1-37/42

37°/42°可调

ZG58*1800*25D
ZG47*1800*35D

北纬35°以北地区

2000*2070/1470



ZG-2-42

45°

2000*2920





ZG-1型支架

ZG-2型支架

ZG
-3型支架 ZG-1-30/35(37/42)型支架

ZG
-2-30(45)型支架





























首页关于北方赛尔产品中心太阳能工程系统解决方案太阳能建筑一体化工程实例公司动态

圆柱形不锈钢保温水箱规格参数表

标称容量
m3

直桶容量
(常规/加厚)

常规保温水箱参数
直径*直桶高度/总高

加厚保温水箱参数
直径*直桶高度/总高

保温厚度
常规/加厚

备注

0.5

0.45/0.46

内桶:701*1159/1249
外桶:801*1239/1354

内桶:641*1434/1524
外桶:801*1514/1629

50/80

1、水箱内胆为304不锈钢板,外胆桶身为430不锈钢板或锌彩板,外胆端盖为201不锈钢板或锌彩板。
2
、保温水箱的主要保温材料为聚氨酯。
3
、水箱上部留有人孔。其中水箱直径小于1600的,人孔直径为Φ420;水箱直径大于等于1600的,人孔直径为Φ660
4
、水箱接头为不锈钢快速接头,用户可在DN25/40/50三种接头中选择。

0.75

0.70/0.72

内桶:878*1159/1304
外桶:978*1239/1409

内桶:818*1379/1524
外桶:978*1459/1629

50/80

1.0

0.93/0.91

内桶:878*1535/1680
外桶:978*1615/1785

内桶:818*1724/1869
外桶:978*1804/1974

50/80

1.5

1.44/1.44

内桶:1180*1316/1526
外桶:1280*1396/1596

内桶:1120*1462/1644
外桶:1280*1514/1714

50/80

2.0

1.88/1.83

内桶:1180*1724/1934
外桶:1280*1804/2004

内桶:1120*1860/2070
外桶:1280*1940/2140

50/80

2.5

2.27/2.49

内桶:1294*1724/1924
外桶:1394*1804/2009

内桶:1234*2079/2279
外桶:1394*2159/2364

50/80

3.0

2.86/2.93

内桶:1400*1860/2080
外桶:1500*1940/2195

内桶:1340*2079/2299
外桶:1500*2159/2414

50/80

4.0

3.75/3.88

内桶:1602*1860/2115
外桶:1702*1940/2210

内桶:1542*2079/2334
外桶:1702*2159/2429

50/80

5.0

4.89/4.80

内桶:1602*2425/2680
外桶:1702*2505/2775

内桶:1542*2573/2828
外桶:1702*2653/2923

50/80

6.0

5.88/5.86

内桶:1706*2573/2843
外桶:1806*2653/2958

内桶:1646*2753/3028
外桶:1806*2833/3138

50/80

7.0

6.67/6.94

内桶:2022*2079/2394
外桶:2122*2159/2494

内桶:1962*2298/2613
外桶:2122*2378/2713

50/80

8.0

7.78/7.77

内桶:2022*2425/2765
外桶:2122*2505/2865

内桶:1962*2573/2888
外桶:2122*2653/2988

50/80

9.0

8.57/8.57

内桶:2122*2425/2765
外桶:2242*2505/2865

内桶:2082*2518/2858
外桶:2242*2598/2958

60/80

10

9.73/9.74

内桶:2122*2753/3093
外桶:2242*2833/3193

内桶:2082*2863/3203
外桶:2242*2943/3303

60/80

11

10.60/10.74

内桶:2122*2999/3339
外桶:2242*3079/3439

内桶:2082*3156/3496
外桶:2242*3236/3596

60/80

12

11.88/11.88

内桶:2350*2740.5/310
外桶:2470*2860/3240

内桶:2350*2753/3113
外桶:2500*2873/3253

60/75

15

14.99/14.72

内桶:2530*2985/3365
外桶:2650*3104/3504

内桶:2500*3000/3380
外桶:2650*3120/3520

60/75

18

17.30/17.91

内桶:2530*3437/3817
外桶:2650*3557/3957

内桶:2500*3650/4030
外桶:2650*3770/4170

60/75

20

19.50/19.63

内桶:2530*3880/4210
外桶:2650*3999/4399

内桶:2500*4002/4382
外桶:2650*4122/4522

60/75



矩形不锈钢拼装水箱规格参数表

水箱容量

拼板规格

拼板厚度

保温材料与厚度

拼板材质

1200m3

1m*1m
1m*0.5m
0.5m*0.5m

内胆拼板厚度共有6种:
1.0/1.2/1.5/2.0/2.5/3.0

保温材料为聚氨酯
保温厚度5080mm

内胆SUS304,外皮为:
1
430不锈钢
2
、镀铝锌板



首页关于北方赛尔产品中心太阳能工程系统解决方案太阳能建筑一体化工程实例公司动态网上招商代理商专智能控制柜规格参数表

控制柜类型

柜体尺寸(长**高)

控制功能

配套附件

J02-KZ

300*400*140

1、任意设定供热水温度
2
、全天24小时供热水
3
、每天6段高峰热水量设定
4
、自动优先利用太阳能加热
5
、热水增压定时自动控制
6
、热水循环回水自动控制
7
、双保险1+1自动供冷水
8
、三路1+1+1独立自动防冻
9
、过热缺水漏电等6种安全保护
10
、极端情况声光报警

1、控制器为68+1出;
2
、显示屏为液晶数字显示
3
、温度探头为热敏电阻,每个控制柜配套5个。
4
、水位探头为压力传感器,每个控制柜配套1个。

J02-KZ+KG/1型(单相)

500*600*160

J02-KZ+KG/3型 (三相)

500*600*160

J02-KZ+KG/1+DL6/1-3*2KW/220V

500*600*160

J02-KZ+KG/1+DL9/1-3*3/380V

500*600*160

J02-KZ+KG/1+DL12/1-3*4/380V

500*600*160

J02-KZ/1+KG+DL15/1-3*5/380V

500*600*160

J02-KZ/1+KG+DL18/1-3*6/380V

500*600*200

J02-KZ/1+KG+DL27/1-3*9/380V

500*600*250

各种动力柜

挂墙式和落地式

较大功率电力动力柜


注:1J02-KZ型控制柜必需与其它动力柜联合使用,适用于另外单独配置电力动力开关柜的太阳能系统;
    2
J02-KZ+KG型单相或三相控制+开关一体柜,适用于太阳能+燃油/燃气/电锅炉或热泵联合供热水系统;
    3
J02-KZ+KG+DL型系列控制+开关+动力一体柜,适用于太阳能+电热管加热联合供热水系统。



J02-KZ+KG+DL系列         J02-KZ+KG系列          J02-KZ系列



电热管规格参数表

功率

螺纹接口

电热管长度

选用及安装要求

6kw/3*2kw-220V

DN40/DN50

530/430

1、应在安装位置为每根电加热管预留1DN40/50内螺纹孔。
2
、选用电加热管长度不能超过水箱的内径,当在
圆柱形水箱内安装多根电热管、且安装位置在同一高度时,电热管长度不能超过水箱半径。

9kw/3*3kw-380V

DN40/DN50

620/530

12kw/3*4kw380V

DN50

685

15kw/3*5kw-380V

DN50

840

18kw/3*6kw-380V

DN50

1035

27kw/3*9kw-380V

DN50

1435



电磁阀

型号

接口口径

流量通径

使用电压

其它说明

2W160-15

DN15

16mm

220V±10%

1、阀体材料为黄铜
2
、工作温度≤80℃
3
、工作压力07kg/cm2
4
、使用介质:流动液体

2W200-20

DN20

20mm

2W250-25

DN25

25mm

2W350-35

DN32

32mm

2W400-40

DN40

40mm

2W500-50

DN50

50mm




 常用水泵规格参数

水泵规格型号

扬程范围m

流量范围(m3)

输入功率kw

电源相数

接口尺寸

精鹰20PLBR12-5

36

1.30.7

0.1

单相220V

DN20/25

威乐PUN-600E

1522

5.42.4

0.96

单相220V

DN25

威乐PH-251E

57

10.54.5

0.41

单相220V

DN65

威乐PH-254E

812.5

3.52.0

0.33

单相220V

DN40

威乐PH-401Q

816

136

0.9

三相380V

DN50

威乐PH-1500Q

1522

189

1.85

三相380V

40法兰

威乐PH-2200Q

2028

2112

3

三相380V

40法兰

格兰富CH4系列(5种)

1540

35

0.521.49

三相380V

DN25/32

格兰富CH8系列(5种)

1540

810

0.651.93

三相380V

DN32/40

格兰富CH12系列(5种)

2050

810

1.033.18

三相380V

DN40

格兰富TP系列

需要较大流量时,选用此系列水泵

三相380V

法兰接头




硅磷晶阻垢剂

每天热水用量(t

≤2.5

2.54

510

1115

1620

2136

3760

备注

阻垢剂一次添加量(kg

0.5

1

2

5

7

10

20

当阻垢剂消耗到一次添加量的1/3后,应及时添加至一次加药的量。如果要延长加药的间隔时间,可以增大一次添加量。

推荐加药罐型号(L

1

4

4

20

20

20

20

预计添加间隔时间(天)

2060

2540

2040

3045

3545

3050

3050





标准化模块化单位用太阳能热水系统部件选择配置表

序号

类别

系统部件

单位

每日40℃热水不同用量太阳能热水系统推荐配置数量

0.5t

0.75t

1t

1.5t

2t

2.5t

3t

4t

5t

≥6t

1

集热器

1

ZG47*1500*50S

12

23

23

34

45

56

68

810

1012

23/t

2

ZG58*1800*25D

23

23

34

46

68

810

912

1215

1520

34/t

3

ZG58*1600*50S

12

23

23

34

45

56

68

810

1012

23/t

4

ZG47*1800*25D

23

23

34

46

68

810

912

1215

1520

34/t

2

拼装
支架

1

ZG-1型支架

对于选用ZG47*1500*60SZG58*1500*52S型东西向双面插管真空管集热器的,如果采用单层摆放,则选择ZG-1型支架;如果采用双层摆放,则选择ZG-2型支架;如果采用三层摆放,则选择ZG-3型支架。

2

ZG-2型支架

3

ZG-3型支架

4

ZG-1-30/35

在北纬35°以南地区,如选用ZG58*1800*26DZG47*1800*30D型南北向插管真空管集热器,采用单层摆放的,则选择ZG-1-30/35型支架,采用双层摆放的,则选择ZG-2-35型支架。

5

ZG-2-30/35

6

ZG-1-37/42

在北纬35°以北地区,如选用ZG58*1800*26DZG47*1800*30D型南北向插管真空管集热器,采用单层摆放的,则选择ZG-1-37/42型支架,采用双层摆放的,则选择ZG-2-42型支架。

7

ZG-2-37/42

3

水箱

1

5cm保温型

水箱的容量按照每日用热水量选取。对于水箱保温,气温较高的南方地
区和北方地区水箱放置在室内的,选用5cm常规保温型;北方地区,若
水箱放置在室外,选用8cm加厚保温。

2

8cm保温型

4

电辅助加热功率

kw

按照每吨水5-9KW选配置电辅助加热功率,功率大于27kw时,选用多根
电加热管并联即可。当用户提供的电功率较小时,按照能够提供的最大
功率选择电热管。

5

智能控制柜

根据实际选定的电加热管的数量和功率、各种水泵的功率和供电相数、
防冻伴热带的长度和最大功率等选配相配套的智能控制柜。

6

电磁阀

标准系统共有太阳能冷水电磁阀、水箱冷水电磁阀、热水回水电磁阀3
电磁阀。公司常备的电磁阀有DN20-2W型、DN25-2W型、DN40-2W型三种。
当水箱需要循环供热水时,应配置3个;当不需要循环供热水时,仅配置
太阳能冷水电磁阀和水箱冷水电磁阀2个即可。

7

太阳能循环泵

热水增压泵

太阳能循环泵:扬程按照太阳能集热器最高点与水箱水面垂直高差的米
数外加46米确定;当水箱与集热器在同一高度时,扬程按照410米确
定。水泵流量按照每支47*1500管每小时36升、每支47*1800管每小3.5
7升、每支58*1500管每小时48升、每支58*1800管每小时510升的流

量计算确定。


热水增压泵:当水箱低于用水点时,扬程按照水箱底部与最高用水点垂
直高差的米数外加10米确定;流量按照每个用水点每小时300L,计算全部
用水点的最大流量,就是该增压泵的流量。当水箱高于用水点时,扬程按
410米确定,流量按照每小时5002000升确定。


其它要求:除满足扬程和流量外,上述水泵均应选择耐高温的热水泵。

8

阻垢装置(选装件)

水质硬度较大地区,应选用该阻垢装置。应根据每天用热水量确定阻垢剂的一次加入量,一般每300吨热水消耗1kg阻垢剂。当阻垢剂消耗1/3后,应及时添加至上述标准,以保证其溶解浓度。若用户要求延长加药的间隔时间,可以加大一次加药量即可。

9

淋浴计费IC卡装置(选装件)

每套IC卡自动计费装置包括:读写器1个、水控机1台、控制软件1套、每个淋头1套电磁阀、每10/20个淋头一个总电源、每人1IC卡;电线等其它辅材根据现场确定。

备注

用户每日40℃热水用量
确定办法

根据每天洗澡人数,按照每人次用热水:旅馆70100L、医院100150L、学校5070L 、幼儿园2030L、车间4060L、健身馆4060L、洗手24L确定。
当用户给定热水用量和热水温度时,折算40℃热水的换算关系为:160℃的水=1.840℃热水、150℃的水=1.440℃热水。

系统管路
管材与管径选择

管材:太阳能循环系统,按照耐温100℃选择管材;热水供水系统,按照
耐温75℃选择管材;冷水供水,按照耐温50℃选择管材,并加装止回阀,

防止热水回流到冷水管。

管径:冷水管径,根据流量按照不大于1m/s的流速确定管径。热水管径
有加压时,按照不大于1m/s的流速确定管径;靠重力落差时,按照不大于
0.5m/s
的流速确定管径。太阳能循环系统的管径按照不大于0.5m/s的流速
确定管径。在可能的情况下,管径应选择得稍大一点。
